有效像素：208*288

灰度值等级：256级

分辨率：508DPI

采集面积：12mm*17mm

特殊涂层：耐刮擦，湿手指体验好

ESD标准：IEC61000-4-2接触±8KV，空气±15KV

防水等级：IP65等级 IEC60529

接口类型：SPI

支持的算法：1：N

支持的操作系统：Windows/Android/Linux

采用标准SPI接口，最大传输速率18M，作为从机与主机通信。

1.SPI时序

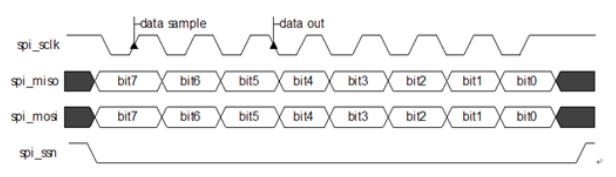

模组内包含了一个SPI从机接口。用户通过SPI接口完成对模组的初始化、发出采图命令、读取指纹数据。SPI支持0模式和3模式，SPI_CLK上升沿采样数据，SPI_CLK下降沿驱动数据，接口时序如下图所示：

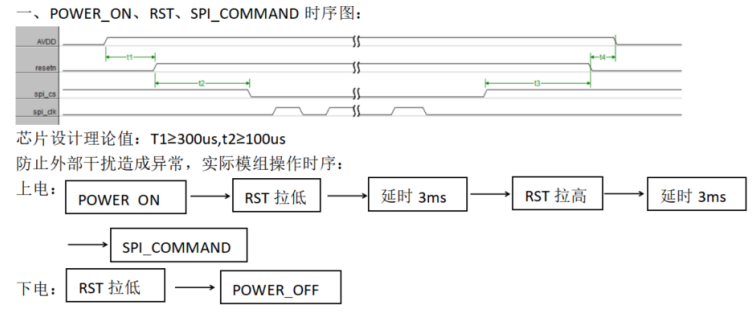

传感器操作时序如下图所示：

2.SPI操作指令

模组的SPI接口支持3种操作：单字节读、单字节写和多字节读。三种基本操作的对应的SPI序列如下表所示：

SPI基本操作命令编码

指纹采集控制模块通过SPI接口对其进行配置。指纹采集控制模块控制模拟前端ADC采样时序；指纹采集控制模块控制指纹采样数据的存储与读取。

本章中列出了传感器采集指纹数据的流程，用户可以作为参考，用户通过SPI接口，首先向传感器发送开始采图指令，然后通过SPI接口读取传感器返回的指纹数据。一次最多可读取一帧指纹图像数据。如果SPI收集指纹数据的速度快于传感器采集数据的速度，传感器会返回无效数据0，用户需要去剔除掉无效的数据0。

1.启动采图

读寄存器0x10，读取的值应为0x00。

2.指纹数据采集

读寄存器0xf0，若返回的值为0x00，为无效数据，只有非零数据才是有效的指纹数据。
